葛洲坝水利枢纽(Gezhouba Hydro Projeot) 位于中国湖北省宜昌市,长江三峡出口南津关下游2.3km处,是三峡水利枢纽的航运梯级,对三峡水电站非恒定流进行反调节,并利用河段落差发电,是长江干流上兴建的第1座大型水利枢纽。
坝基由白垩系下统陆相红色碎屑岩、岩层由砾岩、黏土质粉砂岩和砂岩组成,并夹有72层黏土岩类软弱夹层。岩层倾向下游,倾角4°~8°,对抗滑稳定十分不利。黏土质岩类强度低、抗风化及抗冲刷能力弱,对建筑物布置及消能防冲不利。
坝址处江面总宽达2200m,被葛洲坝、西坝2个小岛自右至左分隔成大江、二江和三江,大江为主航道,二江、三江在枯水期断流。坝址以上流域面积约100万km2,枢纽正常蓄水位高程66m,坝顶高程70m,坝顶全长2606.5m,最大坝高48m,总库容15.8亿m3。枢纽建筑物自左岸至右岸为:左岸土石坝、3号船闸、三江冲沙闸、混凝土非溢流坝、2号船闸、混凝土挡水坝、二江电站、二江泄水闸、大江电站、1号船闸、大江泄水冲沙闸、右岸混凝土挡水坝、右岸土石坝。

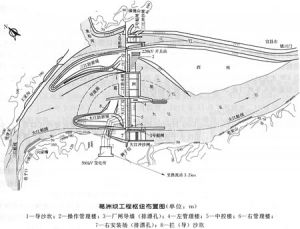

葛洲坝工程枢纽布置如图 二江泄水闸共27孔,挡水前沿总长498m,闸高40m,闸室长65m。闸型为开敞式平底闸,每3孔底板连成整体。孔口宽12m、高24m,每孔设上下双扉闸门,上扉为平板门,下扉为弧形门,均为宽12m、高12m,最大泄流量83900m3/s。闸后设有180m的平底消力池,消力池内设2道隔墙将27孔分成左区6孔、中区12孔、右区9孔。池尾设斜卧式防淘墙、防冲护固段和柔性混凝土海漫。
亚运会三江冲沙闸共6孔,挡水前沿总长108m,闸室长58m,闸型为带胸墙的底孔平底闸,孔口宽12m、高10.5m,设弧形闸门,最大泄流量10500m3/s。大江泄水冲沙闸共9孔、挡号水前沿总长166.8m,闸室长52.2m,闸型为开敞式平底闸,孔口宽12m、高19.5m,设弧形闸门,最大泄流量20000m3/s。
灌溉技术水电站为河床式。二江电站装机2台17万kW和5台12.5万kW,大江电站装机14台12.5万kW,总装机容量为271.5万kW,年发电量157亿kW·h。为防止电厂进水口泥沙淤堵和粗砂通过水轮机造成磨损,在上游设导沙坎,每台机组设置1个~2个排沙孔。
通航建筑物为2条航道和3座船闸。三江航道设2号和3号船闸,大江航道设1号船闸。1号和2号船闸闸室有效尺寸为长280m、宽34m,可通过大型客货轮和万吨级船队。3号船闸有效尺寸为长120m、宽18m,可通过3000t客货轮。
施工采用分期导流,一期围二江、三江施工,大江过流和通航;二期围大江,利用二江、三江已建的建筑物泄流、通航和发电。工程于1970年12月开工,1981年1月大江截流,同年6月三江船闸通航,7月二江电站第1台机组发电,1983年二江电厂全部机组投产,1986年6月大江第一台机组并网发电。
工程兴建过程中,解决了一些复杂的技术问题。采用“静水通航、动水冲沙”的运行方式成功地解决了河势规划和航道淤积问题,采用上游设防渗板、抽排措施降低扬压力、齿墙切断软弱夹层、加固下游抗力岩体等措施提高了建筑物的抗滑稳定性,采用先在龙口段抛投钢架石笼和混凝土四面体形成拦石坎护底的方法解决了大流量下的截流问题。17万kW水轮机是中国自行设计、制造的,是20世纪世界上大型低水头转桨式水轮机之一,大型船闸人字闸门是20世纪世界上最大的闸门之一。
